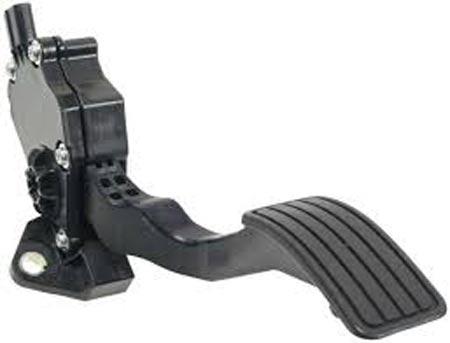

Capteur Pédale Accélérateur

Rôle et fonctionnement :

Le capteur pédale d’accélérateur à pour objectif de mesurer la pression exercée sur la pédale d’accélérateur.

Les données mesurées par le capteur de position d’accélérateur sont ensuite transmises au calculateur moteur accompagné de différents capteurs pour gérer l’injection de carburant et l’arrivée d’air (boitier papillon) afin d’obtenir un rapport air / carburant optimal.

Le capteur émet un signal au calculateur sous la forme d’une tension continue. La tension est produite par un système de potentiomètres alimentés par le calculateur (via un courant de 5 volts).

Problème et défaillance :

• Aucune réponse de l’accélérateur,
• Perte de puissance,
• Perturbation à l’accélération,
• Voyant moteur,
• Voyant préchauffage,
• Mode dégrader…

Diagnostiquer via la valise, un capteur pédale défectueux :

L’interrogation des valeurs en temps réel du capteur pédale d’accélérateur via la valise de diagnostic et ou la présence d’un code DTC.

Principalement on retrouve une incohérence entre la Piste 1 et la Piste 2, pour cela vérifier les valeurs des deux pistes sur l’outil de diagnostic. Les valeurs des deux pistes doivent être identique.

Test au multimètre d’un capteur pédale défectueux :

1. Mise en contact du véhicule,
2. Multimètre en mode Tension,
3. Contrôler le fil Signal de sortie lorsque vous accélérez, la tension doit varier entre 0,15V et 4,7V.

Bilan :

Le plus simple pour tester un capteur pédale d’accélérateur est de vérifier la présence de code DTC et vérifier les valeurs en temps réel via l’outils de diagnostic.
